芯邦即將推出業界最小的USB2.0 控制芯片,一片12寸晶圓可以產出150K芯片

目前隨著數字化、信息化、智能化等科技的疾速發展,數據量如同井噴般暴增,存儲控制芯片的市場規模也在全球范圍內以驚人的速度持續擴大。與此同時,科技的不斷精進和制造工藝的持續提升,將存儲控制芯片的容量和性能逐步提升。

晶粒面積直接影響移動存儲產品的體積及成本,是移動存儲控制芯片的重要指標之一。一直以來,芯邦科技堅持移動存儲控制芯片的專用處理器、Flash控制算法、硬件加速算法等一系列核心技術的自主研發,積累豐富經驗和技術優勢。在相同制程工藝及功能標準下,芯邦科技移動存儲控制芯片的晶粒面積(Die Size)一直處于行業領先水準。

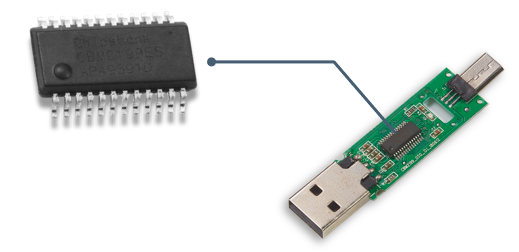

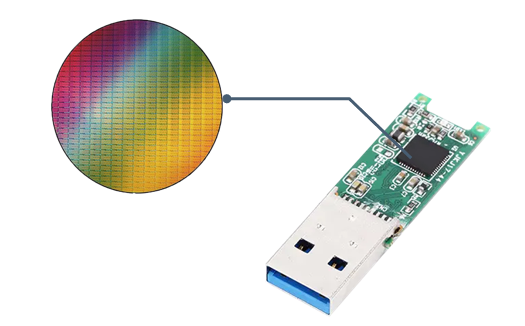

近日,芯邦科技移動存儲控制芯片再次取得新的研發突破,即將推出業界最小面積的USB2.0 控制芯片——CBM2199ET。該芯片采用的是目前業界先進制程工藝和芯邦自研專用的處理器,具有更為精減的指令集,減少了不必要的設計冗余。據評估,一片12寸wafer可以切約150k裸片。因此面積更小、能效更高的CBM2199ET芯片能夠提供更多設計靈活的USB 2.0端口擴展解決方案,以便使其終端產品進一步小型化、低功耗化,并且降低芯片成本,增強產品競爭優勢。

作為國內最早布局移動存儲控制芯片的公司,芯邦科技不僅是創(chuàng )新技術的提倡者,同時也是先進技術的踐行者。此次推出業界最小面積的USB2.0 控制芯片CBM2199ET,完美匹配了業界對存儲控制芯片小型化和高集成度的要求。
未來隨著智能設備的不斷升級,高效能、小尺寸、低功耗的存儲控制芯片產品將持續被業界所需。針對這一趨勢,芯邦不斷進行技術迭代,對存儲控制芯片軟硬件設計進行更新,后期將陸續發布其它更具性?xún)r(jià)比的存儲產品,為客戶提供更多樣化的選擇。
成功向來并非一蹴而就。芯邦科技在移動存儲控制芯片領域歷經20年的發展和創(chuàng )新,移動存儲控制芯片在性能、成本、優化速度、兼容性等方面一直處于行業領先水平,產品具有突出的性?xún)r(jià)比和性能優勢,為客戶提供更加多元化的存儲解決方案,改變了該領域一直被海外廠商壟斷供應的歷史,助力國產替代持續加速。
